DDB104主要功能介紹

DDB104作為話筒接入系統的集線器及擴展話筒接入數量用途，與系統聯機采用(yò×ng)雙向傳輸環狀網絡，當其中一段網絡出現故障時，系統會在終端的地方以反向尋回方式将信号傳回主機，不會影(yǐng♦)響系統運行。

每一個DDB104可以接入4支話筒，單台主機系統最多可以級聯126個(φgè)DDB104，總數504支話筒。

DDB104可選用專用線纜（一體式網線+供電線）由主機供電(di✘àn)，或采用标準網線（或光纖）+外部供電。

DDB104之間可CAT-5網線級聯距離為100m，可選用光纖接口級聯距離達20km。可用于分(★fēn)布式多會議室的組合運用。

系統通過CE、UL、RoHS認證。

主要特點

作為話筒接入集線器及貨站，具雙向傳輸、斷線自動尋回✘導備功能。

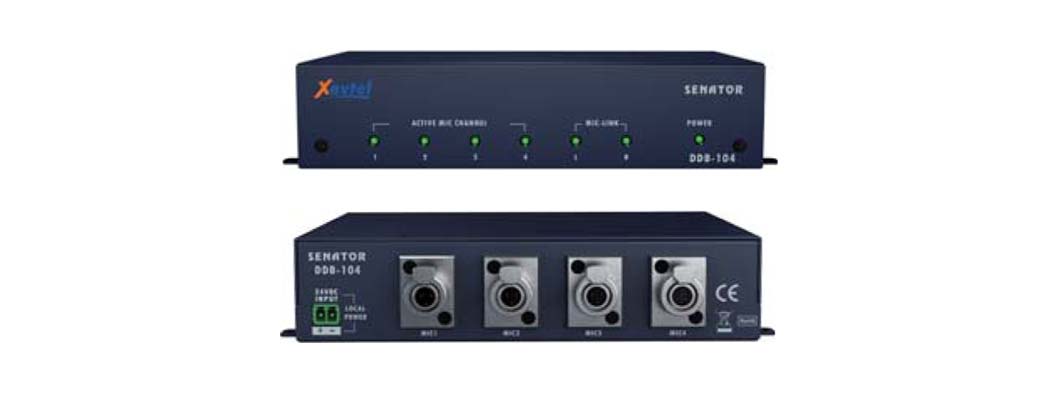

前面闆

話筒接入狀态LED燈

電源接入、傳輸器級聯網絡接入/接出狀态LED燈

後背闆

24VDC外部供電接入 (歐式鳳凰插)

4 組标準MINI XLR 6P母座接口(接話筒底座)

側面接口

1傳輸器級聯網絡接入/接出RJ45接口或光纖，附Tx、Rx工作LED燈

24VDC外部供電接入(ANEN-PA連接端子)

供電要求

最大功耗：3W

DC 輸入：24~27.5VDC

外觀

尺寸(寬×深×高) ：92×37×175mm

重量：1.4Kg

尺寸

認證：CE、UL、RoHS

Xavtel(樂符特) DDB104話筒接入集線器、斷線尋回器-
