ECS系列産品是瑞士亞提斯-ATEIS專為會議場所設計研發的>專業級數字音頻處理器,具快速消除遠程音®頻信号回傳所引起的回聲信号(聲學回聲、線路回聲)及環境噪聲（風扇聲或其它設備的日↓(rì)常噪聲），确保會議場所擁有清晰的話音質量。

ECS具48通道實時數字音頻及控制傳輸，更容易設置集中式和分散式會議 系統。此外ECS采用開放式編程構架，可自由選取音¥(yīn)頻處理模塊及線路。功能齊全的 音響處理模塊如;Gate、PEQ、GEQ↔、Filter、AGC、AUTOMIXER、MIXER、FEEDBACK、LIMITER、 CROSOVER、DELAY等，更能符合系統設ε計的要求。

主要規格

• 最大可連接32台ECS、48通道數字音頻總線

• 回聲收斂時間，标準130MS、最大260MS

• 帶寬20－23KHZ回聲消除

• 環境噪音抑制6－18dB

• 可存儲99組以上的preset預設功能

• 邏輯輸入接點8，邏輯輸出接點2

• 選購機型基電信局端/電話筒端接口

• 功能強大的動态網絡自動麥克風混音器（Network↓ AutoMixer）,最多可接256個麥克風

• 內置萬年曆、事件編程觸發器

• 設備間數字音頻總線控制距離：a:标準CAT5，100米‌；b:多模光纖2公裡；c:單模光纖20公裡

産品特性

最大可連接32台ECS、48通道數字音頻總線

回聲收斂時間，标準130MS、最大260MS

帶寬20－23KHZ回聲消除

環境噪音抑制6－18dB

可存儲99組以上的preset預設功能

邏輯輸入接點8，邏輯輸出接點2

選購機型基電信局端/電話筒端接口

功能強大的動态網絡自動麥克風混音器（Network AutoMixer）,最多可(¥kě)接256個麥克風

內置萬年曆、事件編程觸發器

設備間數字音頻總線控制距離：a:标準CAT5，100米；b¶:多模光纖2公裡；c:單模光纖20公裡

音源輸入

輸入阻抗︰ 10 KOhms

靈敏度設定︰ -54dB ～ 0dB ， 5段式靈敏度設定( 由軟件端設定，避免誤觸造成系統問題)

最大輸入音壓值︰ +20dBU ，動态範圍110dB

輸入音源有效頻寬︰ 20Hz ~ 20KHz

各輸入音源通道可獨立切換幻象電源︰ 48VDC

音源輸出

輸出阻抗︰ 100 Ohms

輸出音源有效頻寬︰ 20Hz ~ 30KHz

最大輸出音壓值︰ +20 dBU ，動态範圍110dB

總諧波失真THD < 0.01% (DC 供電)，頻響範圍20 ~ 20KHz

訊噪比S/N ︰ 105dB ， Line in 輸入測試

訊噪比S/N ︰ 90dB ， Mic in 于最大麥克風增益54dB 測試

連接埠

RS-232 用以連接中控器材及ATEIS 的外圍控制器材

RS-485用以連接ATEIS的遠程控制器URC及分區←麥克風PPM

ETHERNET用以連接網絡計算器設備

機器間級聯端口

RJ45X2

邏輯輸出控制

外部輸出控制接點數：單台機器數量為2個，可(<kě)跨網絡運用，可進行系統內 AND /OR運算後輸出。

輸入控制（邏輯式/模拟式）

外部輸入控制接點數：單台機器數量為•8個，可跨網絡運用。可由軟件自由設置為邏輯式或接仿真式信号（外接RAC遠程控制 (zhì)器），每一個信号接點可同步控制8個受控組件（靜音、旁通(t'ōng)、路由）。

共模抑制比CMRR：<+85dB

通道串音比Crosstalk：< - 95dB

機箱外觀

外挂式機耳，符合标準19 "機櫃安裝， 1U 高度

電源供應

AC︰100 ~ 240 VAC ， 50 / 60 Hz

DC︰22 ~ 28

最大消耗電量︰60 VA(于啓動網絡及數字語音信息播放)

待機消耗電量︰10 VA

測試與認證：CE

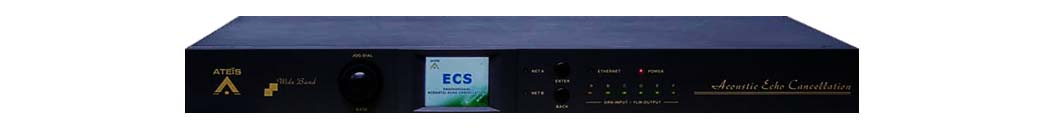

ATEIS(亞提斯) ECS 動态聲學回聲抑制系統
