專業音頻系統的設計和優化
來源：admin 浏覽量： 發布時間：2020-05-15 14:38:10
內容及目的：
以擴聲系統可以達到的最理想效果為前提，來推導我們在系統前期設計、中期安裝及後期調試時所應遵循的規律及注意事♦(shì)項，使系統達到最終優化的目的。
适用範圍：
兩年以上工作經驗、對擴聲系統結構及産品較為熟悉、并主要從(©cóng)事系統設計及調試的同行。
1.系統前期設計
系統前期設計時需要參考廳堂類型（會議室/劇院/多功能廳等）、用途（語言 /多功能）、擴聲方式（單聲道/多聲道、集中式/分散式）、建聲條件（廳堂結構、混響時間）、參考标準、預算等多方因素，用來确定此廳堂的系統結構、揚聲器選型和安裝位>置。除了建聲條件外，其它都可以在前期設計階段确定下(&xià)來。但是與系統最終效果息息相關的，正是建聲條件，它決定了我們的系統最終能否達到理想的标準。也正是因為建聲條件≤的不确定性，決定了我們的系統是否有必要進行優化(huà★)和能否進行優化。
系統安裝過程需要充分了解現場實際情況，對以下幾個方面做出相應調整，以★确保系統的合理性。
4.系統調試時的優化
根據系統實際狀況，對系統電平、延時、相位、均衡等進行調整，保證系統最終效果。

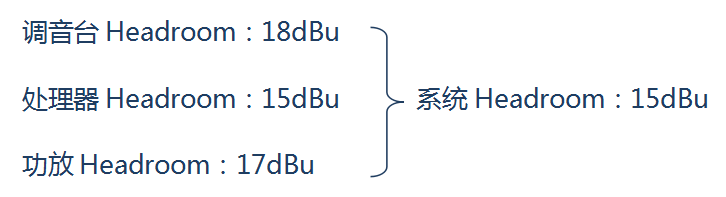

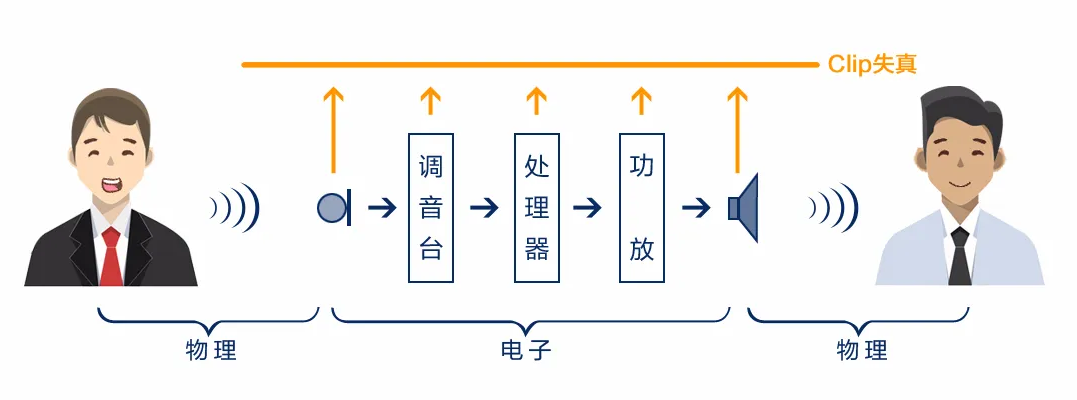

同一系統中，所有設備都需要有足夠的Headroom動态餘α量。即：系統的Headroom由這個系統中最早達到Clip失真的設備決定。
換句話說，若調音台輸出電平為0dBu時，場內的聲壓級為♦(wèi)90dB，那我們可以得知系統不失真的最大聲壓級可達≈到105dB。
若要系統不失真的最大聲壓級達到130dB，則調音台輸出電★平為0dBu時，場內聲壓級至少應該達到115 dB。
因此在調試時，要根據不同的功能，調整最佳的系統電平，使系統始終處于最佳信噪比範圍內。
2.影響音質的關鍵性因素——相位

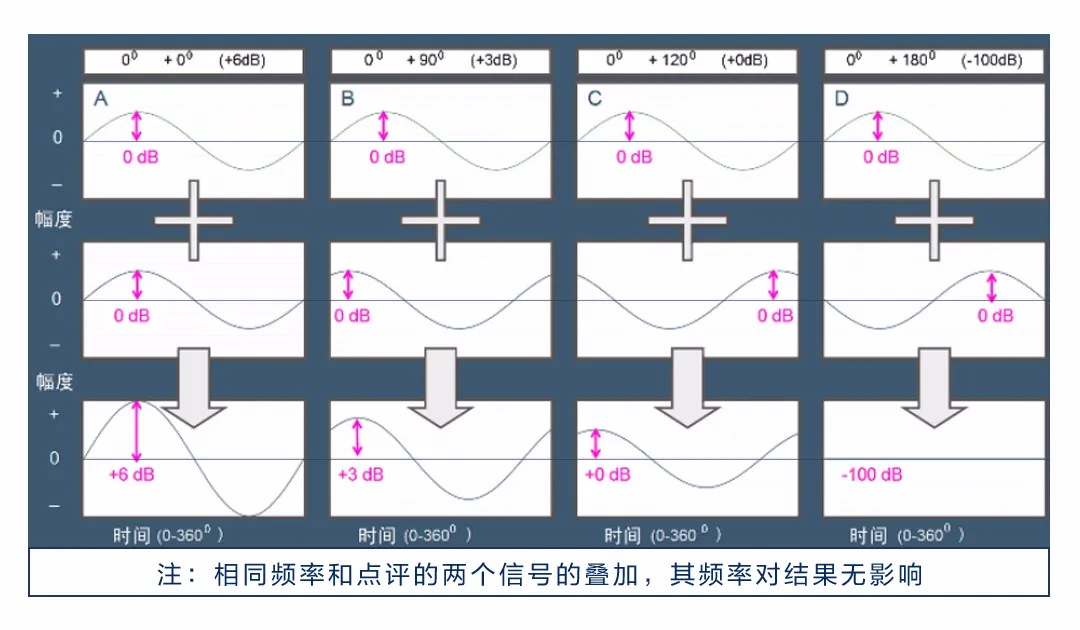

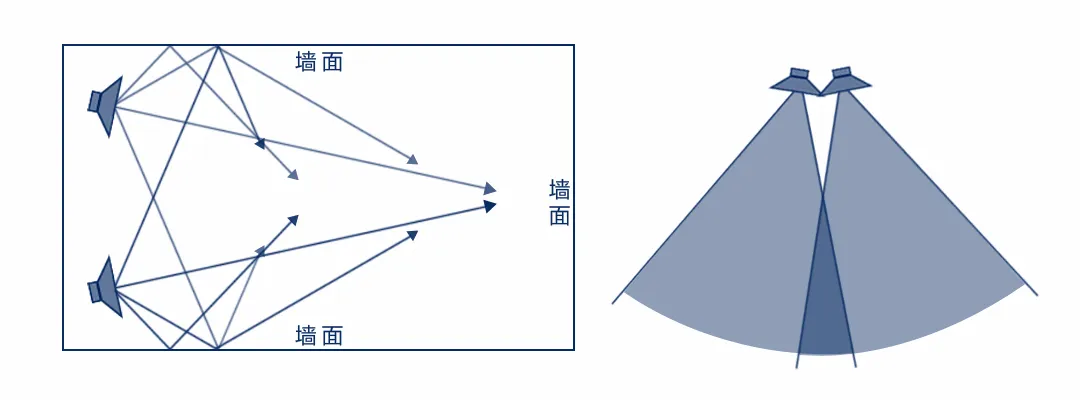

相位關系對聲波疊加的影響：
改善方法：

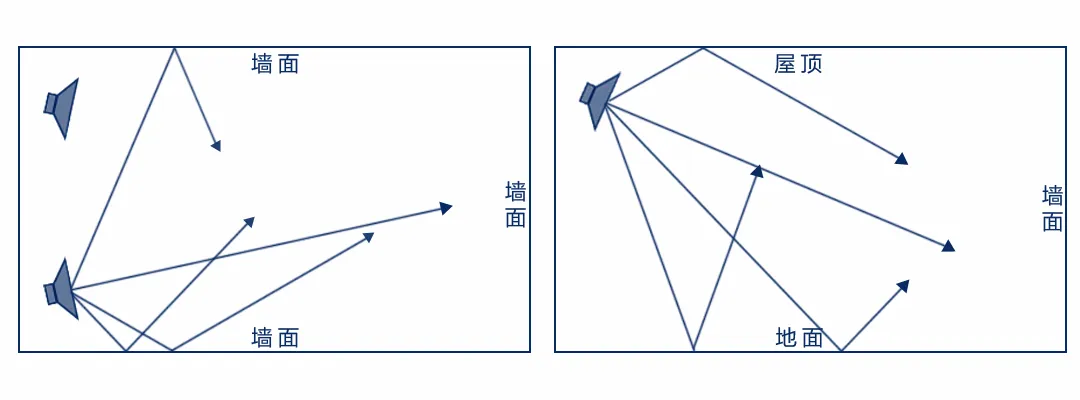

改善建聲：房間的結構比例要合理，盡量避免長、寬、高(♣gāo)比例為整數，例如1:1:1或1:2:4之類，避免300Hz以下的低頻共振；增加吸聲體和擴散體，避免集中反射；無聲聚焦，無強反射，擴散好，防共振；加裝窗簾等材料增加吸音效果。
揚聲器選型：選擇高Q值揚聲器，減少來自側牆、頂棚的反射；數量要夠，不要多；不缺不(™bù)濫，因地制宜。
揚聲器布局： 采用分散式揚聲器設計，補聲揚聲器，提高直達聲比例；計算揚聲器陣列角度、擺放±位置。
揚聲器安裝： 避免長距離、大功率投射，減少後牆反射； 避免直接打到反射面；揚聲器安裝位✔置做強吸聲處理。

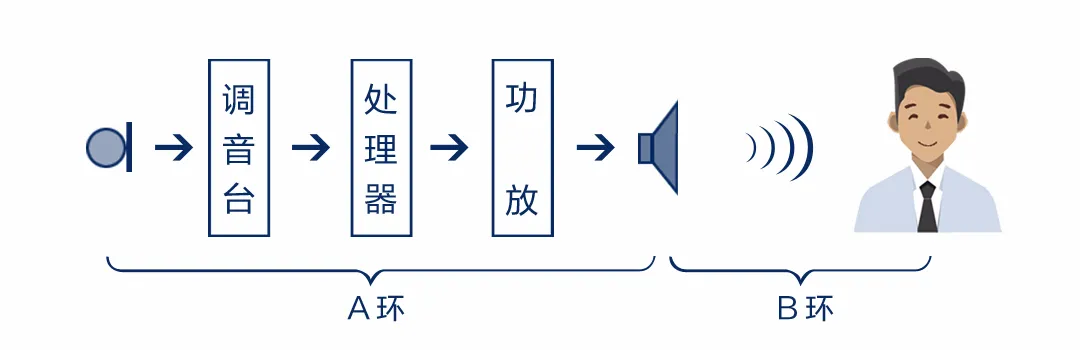

A環：系統電平調整，所有設備都要保持同等的失真。
B環：通過SmaartLive對聲場調整。
項目 | 參數 |
電平 | 單元之間電平：工廠預設為主，再根據實際情況調₹整 聲場整體電平：根據實際情況調整 |
分頻 | 分頻點/斜率：工廠預設 |
延時 | 單元之間延時：工廠預設 箱體之間延時：根據實際情況調整 |
均衡 | 工廠預設為主，再根據實際情況調整 |
限幅 | 根據揚聲器及功放計算 |
使用器材：電腦、聲卡、測試話筒
工作原理：SmaartLive軟件發出測試信号，送至擴聲系統中，同時将此信号送回SmaartLive軟件，作為δ對比信号Ref。再由測試話筒将揚聲器發出的信号拾取進SmaartLive，作為測試信号Meas，并與δRef進行對比，得出聲場曲線，根據此曲線調整系統參數。

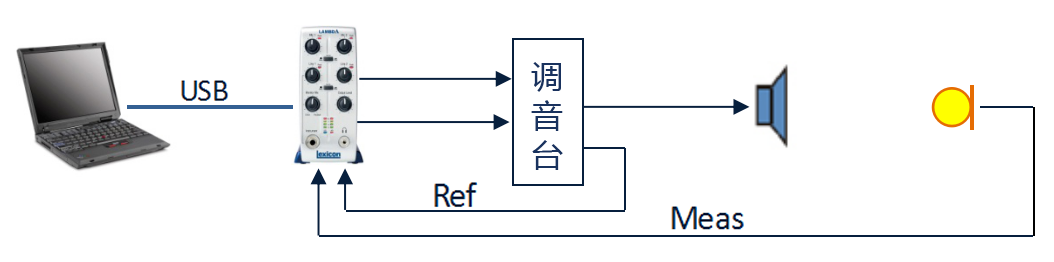

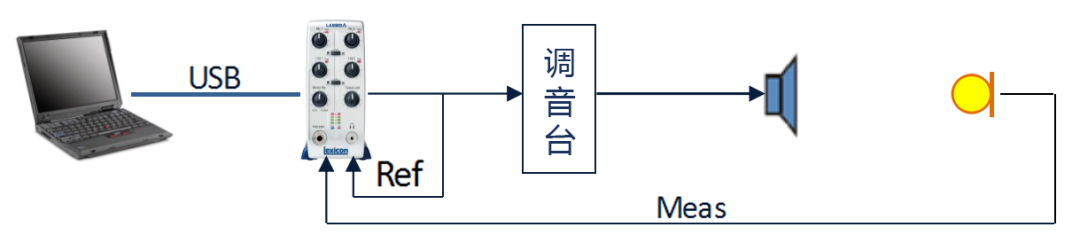

系統連接：1) 單聲道連接法：這種連接方法較為簡單好用。從(có©ng)聲卡輸出一路信号送至擴聲系統中，同時這路信号返回聲卡本身₹(shēn)作為Ref信号，與測試話筒拾取的Meas信号做對比。
優點：系統連接簡單。

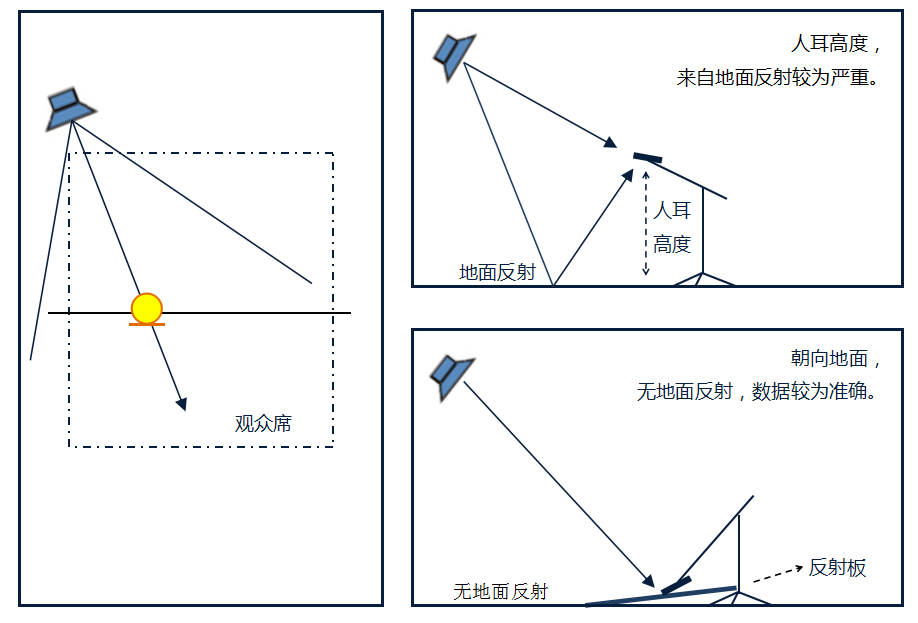

3.4 測試話筒擺放位置
方向 | 擺放位置 | 優點 | 缺點 |
水平方向 | 揚聲器軸線 | 軸心響應，高中低頻比例較為均衡 | |
豎直方向 | 觀衆席中間稍後 | ||
縱向 | 人耳高度 | 方便，直觀 | 測試話筒無法分辨直達聲與來自地面和牆面的反射聲，測試數α(shù)據不夠準确 |
朝向地面 | 使用反射闆，盡可能減少來自地面₹的反射聲，測試數據相對準确 | 受座椅、結構等條件影響大 | |
最佳測試位置 | 多點、多隻話筒同時測試，取平均值 | ||
兩種話筒擺放的方式各有利弊，需要根據實際情況作出不(b§ù)同調整。若場內有座椅，則需要将反射闆架在座椅上進行調試，但(dà>n)是反射闆的面積要足夠大。
3.5 系統電平調整
系統調試前，使用相位測試儀測試每隻喇叭單元的相位。相位儀δ綠色為正相，紅色為反相。但(dàn )是對于某些型号的揚聲器，為了高低頻配合，工廠預設直接就是反相。對于這種情況，還需要根據SmaartLive進行測試才能判斷。
觀察每隻喇叭單元的曲線和揚聲器整體曲線，注意分頻點附近的曲線是疊加還是衰減。如(rú©)果高低音同時開，分頻點附近曲線疊加，×則相位正确；如果分頻點附近曲線衰減抵消，則相位相反。
站在兩隻揚聲器中間，播放單聲道信号，最好使用幹淨的人聲或底鼓。如果相↑(xiàng)位正确，則聲像位于正中央靠上的地方；如果相位相反，則無法确定聲像位置。
3.7 系統延時調整
a)全頻+超低（Full + Sub）
根據全頻揚聲器與超低揚聲器交叉頻率點的相位，計算§(suàn)延時值。然後再根據疊加曲線，略微調整，确定最佳延時值。
b)全頻+全頻（Full + Full）
根據兩隻全頻揚聲器SPL相等的頻率，計算延時值。然後再根據疊加曲線，略微調整，确定£最佳延時值。
c)系統延時（System）

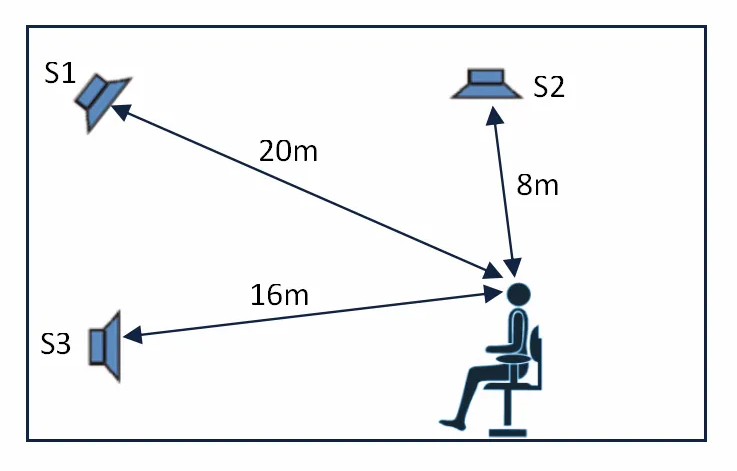

确定最遠一隻揚聲器的距離，其餘揚聲器依次計算距離(lí₽)，設置延時值。
3.8 系統均衡調整
3.9 聽音及選曲
