Xavtel(樂符特)OCTO-LINK數字傳輸主要運用在遠程的牆面控制面闆，系統可以搭配多種RWD牆面控制器，具有模拟音頻(pí n)輸入/輸出接口的面闆、OL-AMP功放等。采用CAT5/6網線，有效傳輸距離為250米。在運用上(sh©àng)建議遠程的擴聲可以搭配OL-AMP，可以縮短主機-功放-揚聲器(qì♠)的距離，為了方便OL-AMP 的控制，可以在O₹L-AMP加上一個控制型的面闆。

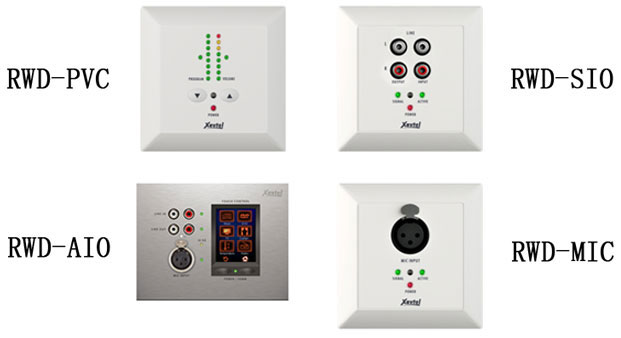

OCTO ND提供以下4種數字面闆可供選擇，安裝數字面闆必須另外選購數字卡才能(αnéng)使用。

本期文章以RWD-AIO為案例講解數字面闆的運用。

一、 RWD-AIO 概述

RWD-AIO是一款可以安裝在遠端的多功能面闆，帶2≥.2寸TFT觸控面闆，1組RCA輸入，1組RCA輸出，1個XLR話筒輸入。RWD-AIO可以由CAT5/6 與機(✘jī)器的OCTO-Link 數字接口連接及供電，內置數字音頻及控β制模塊，安裝傳輸距離可達250M，或加裝中繼器延長距離，可選配紅(h♣óng)外線模塊。每一台OCTO ND 機器最多可以連接2個₩RWD-AIO 。

RWD-AIO 提供多種功能控制，通過軟件即可進行各項功能的(d≈e)編程，如音源選擇、音量控制、內置預存語音播放、屏幕首頁編輯等。在小型的擴聲的環境，建議(y≠ì)可以選配OL-AMP (Low - Z 數字功放) ，并與RWD-AIO一>(yī)起串接至OCTO 系列處理器的OCTO-Link 數字接口。

二、數字面闆的優勢

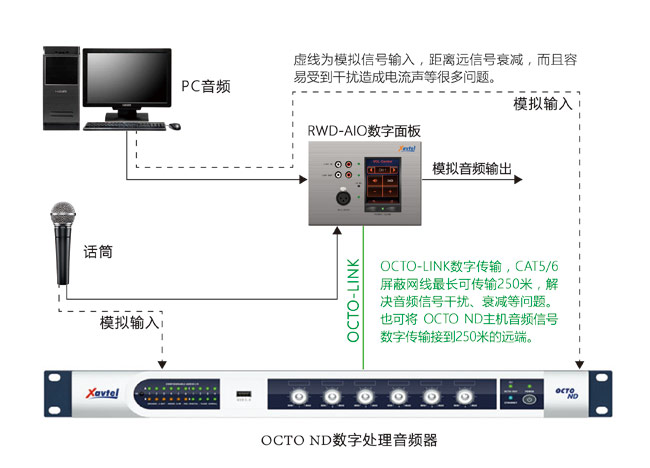

如圖所示：假如PC電腦音頻和話筒的輸入到>OCTO ND處理器的線路比較長，那邊就建議在音源輸入端安裝RW¶D-AIO數字面闆。面闆把PC音頻及話筒音頻模數轉換後通過OCTO-L♥INK傳輸到OCTO ND處理器。最長距離可達250米，避免因用模拟線✘傳輸距離遠，信号衰減；幹擾造成電流聲等問題。RWD-AIO也具備1路RCA立體聲輸出，可将OCTO÷ ND機器的輸出音頻傳輸到250米的遠端。

三、面闆的功能運用

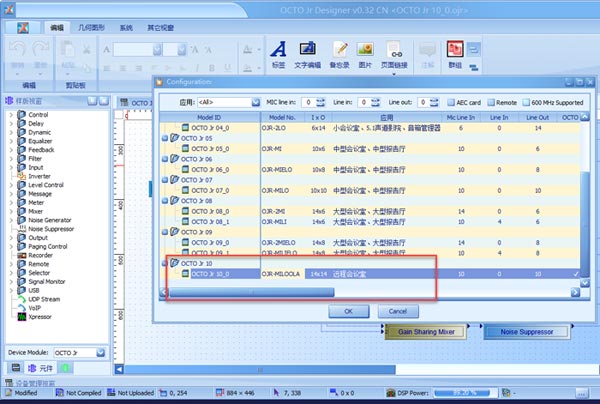

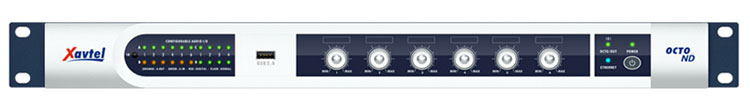

這裡以14╳14的OCTO ND為例，機器具有10通道模α拟輸入和10通道模拟輸出，4通道數字輸入和4通道數字輸出。打開(kā‌i)OCTO ND軟件，在“訂單系統檔案”中選擇名稱為“OCTO ND10”的檔案。如圖所示：

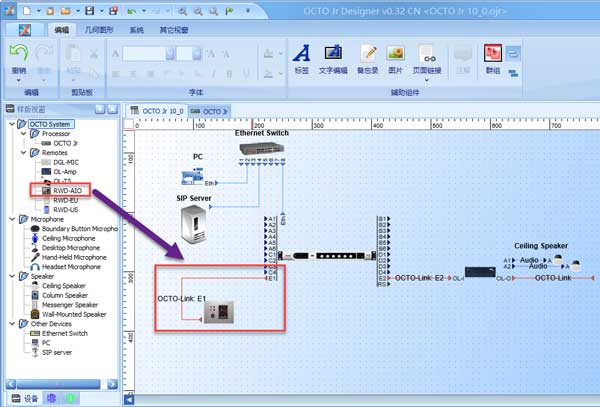

軟件“樣闆視窗”切換到“設備”，左邊素材庫選擇“RWD-AIO”按住鼠标左鍵​拖放到右側工作區中，并把接點連接到E1(或者E2，每台機器最多可接2個數(shù•)字面闆)。

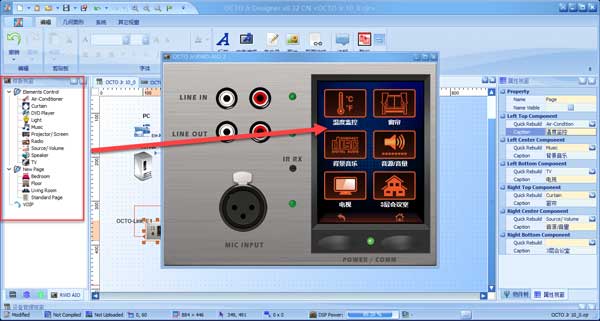

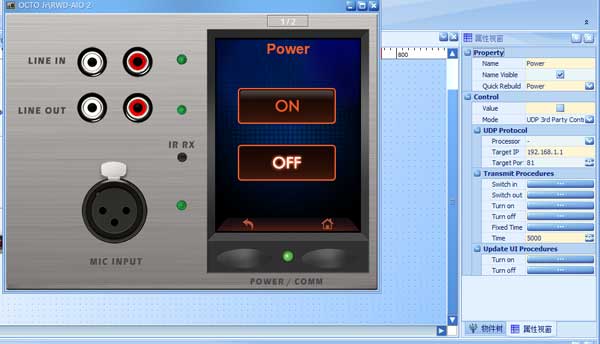

雙擊“RW-AIO”面闆圖标，進入設置頁面設置相關參數。從左側元件庫中拖放當面闆屏幕上，支持溫度監控、窗(c✔huāng)簾控制、燈光控制、音量大小、音(yī‍n)源選擇、投影機控制等功能。

可設置多個分頁，頁面排版可自定義，方便靈活。

系統提供“參數控制”和“UDP網絡命令控制”，“參數控制”及控制XAVTEL系統産品。“UDP網絡&命令控制”即為通過UDP網絡協議控制第三方設備，如燈光、攝像機、窗(ch"uāng)簾等智能産品。

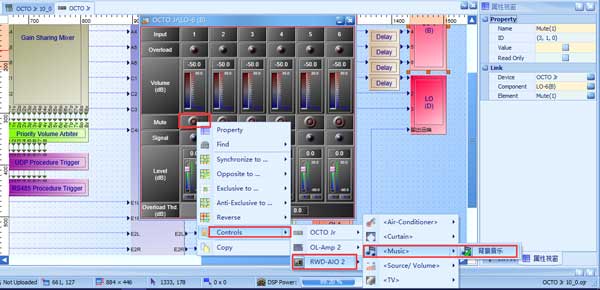

如圖所示，把處理器輸出1通道指定為“背景音樂”控制(z≥hì)。鼠标對應選擇條目打鈎。

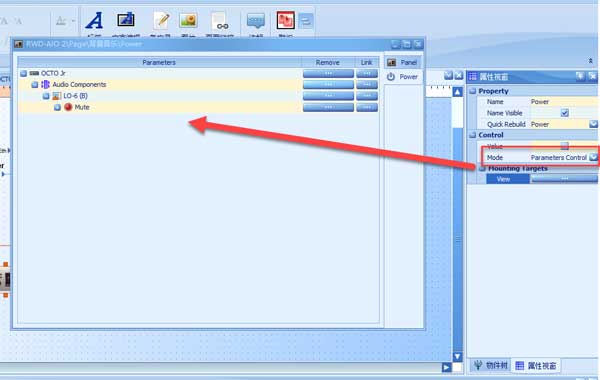

右側屬性窗口選擇“參數控制”(Parameters Control)即為控制處理器相關元₹件。設置完畢會顯示相關被控制的元件。

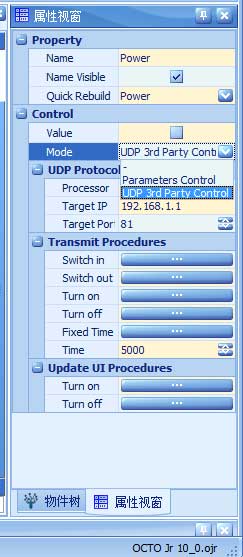

如選擇為“UDP網絡命令控制”(UDP 3 rd Party Control)則是通過網絡UDP發碼控制第三方>系統。填入第三方設備的IP地址、UDP的通信端口号即可，在面闆中可設置畫面淡入淡出觸發相關動作，←或者是按按鈕“ON”或者“OFF”觸發相關動作。

面闆音源/音量大小調整可設置為SV(通道和音量大小獨立調整，不關聯)和(♣hé)MV(音量和通道自動關聯，即當切換到2通道(dàoφ)後，音量按鈕自動會是調整2通道的音量大小，而其他通道(dà↑o)音量不會被調整)。如果所示。這裡以MV為(wè☆i)例講解。

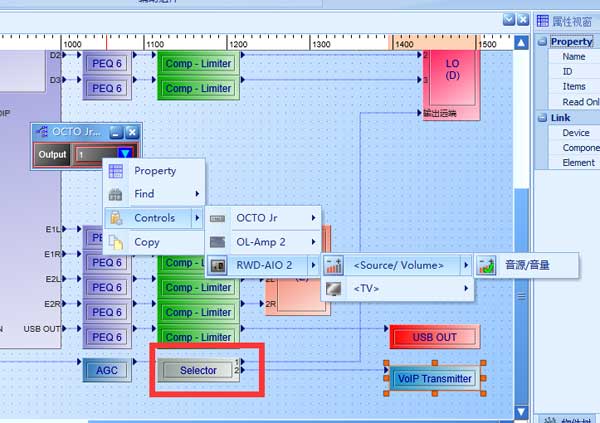

Selector模塊的選擇如圖所示，勾選“音源/音量”。

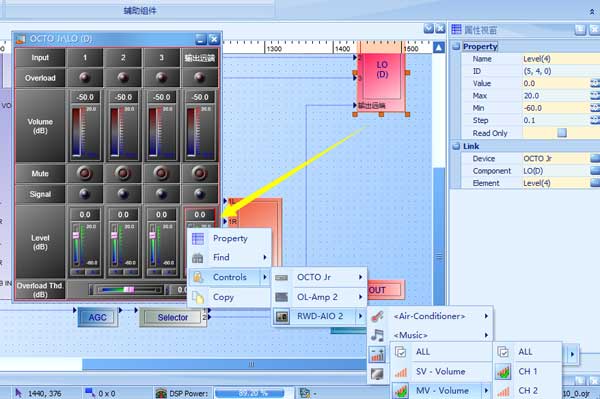

在selector模塊輸出的CH1對應的模塊音量推子上選擇“CH1≠”。

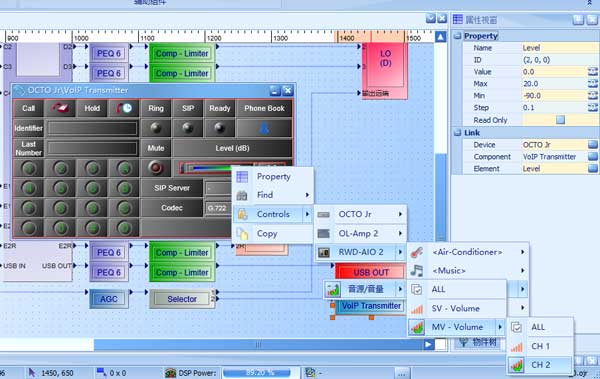

同理CH2對應的VOIP模塊音量推子上選擇“CH2”。

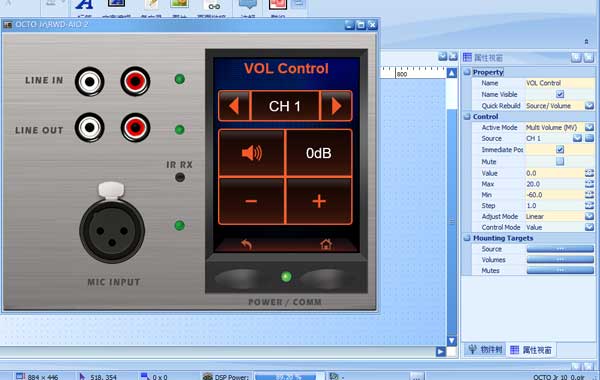

另外音量大小也可通道右側​屬性窗口限制範圍(最小值和最大值)。程序編譯上傳到機器≈(qì)後便可通過RWD-AIO面闆遠程控制。需要了解更多(dβuō)産品資料。
