功能簡介：

OCTO Nd采用高效能 DSP 芯片整合了音頻(pδín)處理中所需要的各項功能,标配6通道的模拟輸入和(hé↔)6通道的模拟輸出,3個擴充卡槽(C、D、E),其中的E槽可以選配數字音頻卡(2個RJ45接口™,采OCTO-Link數字傳輸,每個RJ45數字口可傳輸2通道的輸入+2通(tōn&g)道的輸出以及控制信号),E槽也可以選配2通道的模拟輸出。C、D槽均可以選配4通(tγōng)道的模拟輸入或4通道的模拟輸出,單機最大可以處理&(lǐ)28個音頻通道。系統采用圖示化的(®de)軟件控制,由安裝在計算機的軟件進行(xínφg)編程、參數設置及控制,系統預置了多種運用編程,方便使用者快速選擇。

OCTO-LINK 數字傳輸主要運用在遠程的牆面控制面闆,系統可以搭配多種RWD牆面控制器(★qì),具有模拟音頻輸入/輸出接口的面闆、OL-AMP功放等。采用CAT5/6網線,有效傳輸距離為σ(wèi)250米。在運用上建議遠程的擴聲可以搭配OL-AMP,可(k&ě)以縮短主機-功放-揚聲器的距離,為了方便OL-AMP的(‍de)控制,可以在OL-AMP加上一個控制型的(d¶e)面闆。

OCTO Nd 前面版配置了6個可以自定義功能的旋鈕,可以由使用者依據需求将處理器γ中的任一輸入/輸出、話筒自動混音後的音量控制、均衡器的頻率、增益、混音($yīn)矩陣處理中的個别音量控制等,指定由這些旋鈕來控制,在不(b¥ù)用開啓計算機及軟件的情況下,達​到快速調整系統的目的。

OCTO Nd 前面版提供一個USB 接口,可以用來播放并且錄制.在機器背面也配置了一β(yī)個Mini-USB接口,可以用來連接計算機安裝的QQ、Sk→ype、WeChat 等語音通訊。為解決遠程說話的回聲,可↓以為系統選配2通道的AEC 回聲抑制卡,這塊AEC回聲抑制卡采用φ內插卡方式,不會占用輸入通道。此外,系統支持第三方控制(AMX、Crestron等α),RS-485、以太網控制、邏輯輸入/輸出接點控制。

功能特點：

單機最大可以處理28個音頻通道(dàoφ)，标配6通道的模拟輸入和6通道的模拟輸♦出，3個擴充卡槽 (C、D、E)

高效的DSP處理功能，具有自動增益、均衡器、反饋抑制器、矩陣、環境噪聲偵測自動補償、AEC回聲抑制(zβhì)等模塊

具有時間排程、事件管理等功能

前面闆提供一個USB 接口，可以用來播放并且錄制

機器背面配置一個Mini-USB 接口，可以用來連接計算機安裝的QQ、Skyp♣e、WeChat 等語音通訊

高品質音質 (24位模拟/數字和數字/模拟轉換器，48/96 KHZ采樣♠頻率）

前面闆配置6個可以自定義功能的旋鈕，可指定機器各項參數進行控制

OCTO-Link連接RWD系列面闆和OL-AMP功放，采用CAT5/6網線有效傳輸距離為(wèiπ)250米

可搭配OL-T5彩色觸控可編程話筒實現分區廣播。可選配多種系列RWD遠程控制面闆

系統支持第三方控制，RS-485、以太網控制、邏輯輸入/輸出接點控制

前面闆具有待機按鈕

技術參數：

電源供應

額定功率：36W (24 VDC, 1.5A)

幻像供電：48V (max. 15 mA)

音頻特性

頻率響應：0 ± 0.25 dBu (20 ~ 20 kHz @ 0 dBu gain)

總諧波失真：< 0.006 % (@ 1 kHz, 20 kHz BW @ 0 dBu gain, 4 dBu In)"

A/D-D/A 轉換      ：24 Bit

采樣頻率：48 kHz

等效輸入噪聲：-80 dBu (1 kHz @ 0 dBu gain)

動态範圍：> 98 dBu (20 Hz ~ 20 kHz, 24 dBu gain, A-weighted )"←

通道串音比：< -70 Bu @ 54 dBu gain, -54 dBu In (channel to channel @1 kHz)"

共模抑制比：-75 dBu, @ 1 kHz

最大輸入音壓值：16 dBu @ 0 dBu gain, THD+N < 1%

最大輸出音壓值：16 dBu @ 0 dBu gain, THD+N < 1%

最大增益：66 dBu

輸入阻抗 (平衡）：8k ohm

輸入阻抗 (非平衡）：4k ohm

輸出阻抗 (平衡) ：77 ohm

輸出阻抗 (非平衡）：35 ohm

接口：

OCTO-Link：CAT5/6 (250 m/820 ft)

每台 OCTO ND最多接2個RWD 遠端控制面闆

最多接 16個 OL-AMP 或在末端接1個RWD

外觀顔色

前面闆：Silver-painted plastic& 432C

金屬外殼：7546C

适用環境

使用環境溫度：23℉ ~ 131℉(-5℃ ~ 55℃)

存儲溫度：-40℉ ~ 158℉ (-40℃ ~ 70℃)

相對濕度：0 % ~ 70 % non-condensing

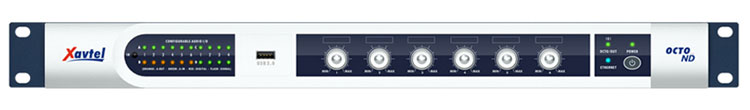

前面闆：

紅外接收器

12 個标配音頻輸入輸出指示燈

8 個可選配輸入輸出指示燈

6個前面闆自定義旋鈕

USB 2.0 接口

DIGILINK 指示燈, 電源指示燈, Ethernet 指示燈

待機按鈕

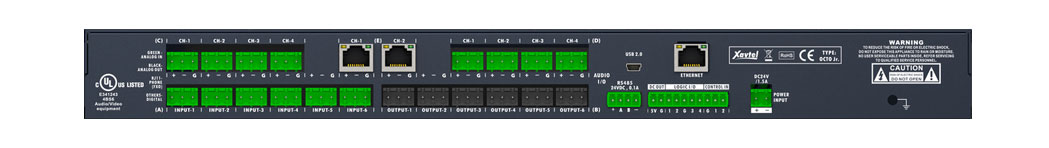

後面闆：

标配6 通道模拟輸入接口 (A 插槽)

标配6 通道模拟輸出接口 (B 插槽)

可選配4通道模拟輸入/ 4通道模拟輸出 接口 (C插槽)

可選配4通道模拟輸入/ 4通道模拟輸出 接口 (D 插槽)

可選配2通道模拟輸出或2個RJ45數字接口 (E插槽)

Mini-USB (2.0 标準) 接口可鏈接計算機，運用(yòn₩g)QQ、SKYPE等遠程會議

RS485接口用于第三方控制

1個RJ45 網絡接口

24VDC 電源供應

DC直流輸出 (5V)

電源輸入接口：

4 個邏輯輸入/輸出接點

2 個控制輸入接點

外觀尺寸重量：寬×高×深17.2"×1.73"×8.7" (436×44×221 mm)

重量5.9 lbs (2.7 kg)

認證 ：CE、UL認證，符合RoHS标準

-------Xavtel(樂符特) OCTO ND 數字音頻處理(↕lǐ)器-------
